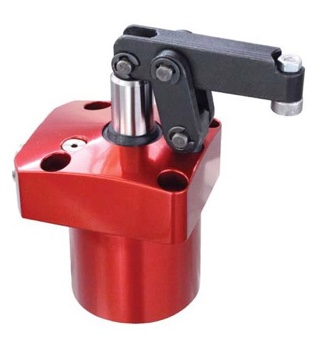

P12-Serie Pneumatischer Hebelspanner

Kleine kompakte Baugröße
Aufgrund der besonders geringen Abmessungen unter dem Flansch, können Anschlussbohrungen und Versorgungsleitungen unter dem Spannelement verlaufen
Diese besonders geringe Bauhöhe ermöglicht einen Einsatz in sehr engen Räumlichkeiten
Material: Grundkörper aus Aluminium, eloxiert (wahlweise in rot oder blau)
Kolbenstange : nicht rostend und poliert
Mechanikteile aus Stahl, brüniert
Flanschmontage an der Oberseite
komplett mit Spannarm und Andrückschraube
doppelt wirkend
Betriebstemperatur : 0 - 70°C
Medium : trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich !
Sonderausführungen sind auf Anfrage lieferbar.

▼ Spezifikationen, Technische Zeichnung, Spezifikationen und Abmessungen in mm

Spezifikationen :

Größe	Gesamthub [mm]	Spannhub [mm]	Zusatzhub [mm]	Max. F [kN]	Betriebsdruck Min. - Max.	Belastungsdruck Max.	Betriebs- temperatur	Medium	Gewicht [g]	Preis EUR/Stk.
32	23	20	3	0.42	1 - 10 bar	15 bar	0 - 70°C	Druckluft	480	295,00

Abmessungen [mm] :

Größe	A	B	C	D	E	F	G	H	J	K	L	M	Nx	Ny	P	Q	R	S	T	U	V	W	X	Y	Z	AA	AB	AC	AD	AE	AG	CA	ZA
32	99	60	50	46	64	39	25	35	25	39	79	11	28	10	5	9.5	5.5	14	31.5	14	27	31	23.5	11	19	19.5	72	46.9	5	5	26.5	M5x0.8	R5

P12 Pneumatischer Hebelspanner
