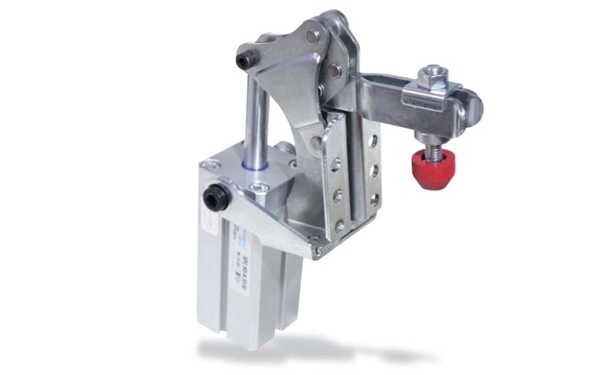

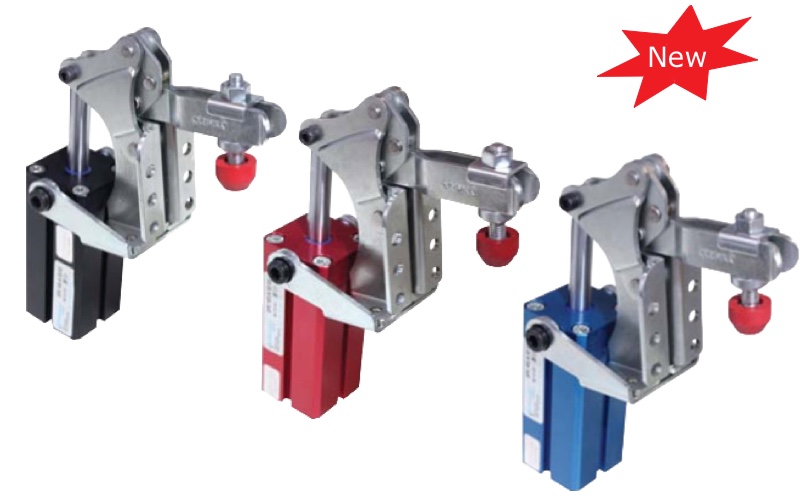

Pneumatischer Kniehebelspanner - Leichtbau :
- Pneumatikspanner mit vertikalem Zylinder
- doppeltwirkender vertikaler austauschbarer Zylinder, eloxiert
- durch den abgewinkelten Fuß platzsparend waagrecht oder senktecht montierbar
- Hebelteile und Andruckspindel verzinkter, passivierter Stahl
- ausgestattet mit einem Magnetkolben für Endlagenabfrage/Positionsabfrage
- Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
- Möglichkeit der Geschwindigkeitsdrosselung
- Spanner ist verzinkt und passiviert
- Nieten sind aus nicht-rostendem Stahl gefertigt
- einsatzgehärtete Lagerbuchsen, alle Lagerstellen sind vorgefettet.
- Lieferung komplett mit vergüteteter und verzinkter Andrückschraube MS10/20 und MS10Z
- Preise ab 139€ (preisgünstigere Ausführung P50G weiter unten)
- Die CAD-Daten stehen unten zum kostenlosen Download bereit.
Produktdatenblatt (Download)
Größe Size | F1 ⬆︎ [kN] | F2 ⬆︎ [kN] | F3* ⬇︎ [kN] | F4* ⬇︎ [kN] | F5 ⬅︎ [kN] | Vn**
[dm3] |  | Andrück- schraube | Gewicht [g] | Preis [EUR] | Bestell- nummer |
2 |
1,0 |
1,2 |
0,7 |
1,0 |
0,30 |
0,26 |
170 |
130 |
M6 x 35 |
800 |
149,00 |
P50E-2 |
3 |
1,4 |
2,5 |
0,6 |
1,1 |
0,50 |
0,35 |
205 |
160 |
M8 x 45 |
1100 |
169,00 |
P50E-3 |
4 |
2,0 |
3,0 |
1,5 |
2,2 |
0,75 |
0,80 |
260 |
220 |
M8 x 65 |
1600 |
229,00 |
P50-4 |
*F3 bzw. F4 = Max. erreichbare Spannkräfte bei 6 bar ----- **Vn = Luftverbrauch je Doppelhub in dm3 bei 6 bar
Größe | a | b | c | ød | e | f | g | h | h1 | h3 | h4 | h5 | hw | i | k | n | q | t1 | u1 | v | øw | Hub | Kolben- Ø | R | CAD | Pneumatik- zylinder | Bestell- nummer |
2 |
6 |
56 |
12.5 |
5.5 |
27 |
24 |
27.0 |
65 |
145 |
16 |
12.5 |
12.5 |
37-46 |
12 |
16 |
94 |
8 |
90 |
70 |
62 |
10 |
42 |
25 |
M5 |
|
SPC 25-042 |
P50-2 |
3 |
8 |
82 |
16 |
6.5 |
41.2 |
30 |
25.4 |
72 |
185 |
18 |
16.0 |
- |
38-50 |
18 |
16 |
108 |
13 |
105 |
90 |
70 |
12 |
52 |
32 |
G1/8 |
|
SPC 32-052 |
P50-3 |
4 |
10 |
101 |
32.0 |
8.5 |
61 |
30 |
45.0 |
100 |
240 |
22 |
32.0 |
32.0 |
50-79 |
20 |
17.5 |
145 |
22 |
135 |
105 |
85 |
16 |
62 |
40 |
G1/8 |
|
SPC 40-063 |
P50-4 |
Kolbendurchmesser = erforderlicher Zylinderdurchmesser für F5 bei 6 bar
Wirtschaftliche Ausführung mit preisgünstigerem Pneumatikzylinder !!!

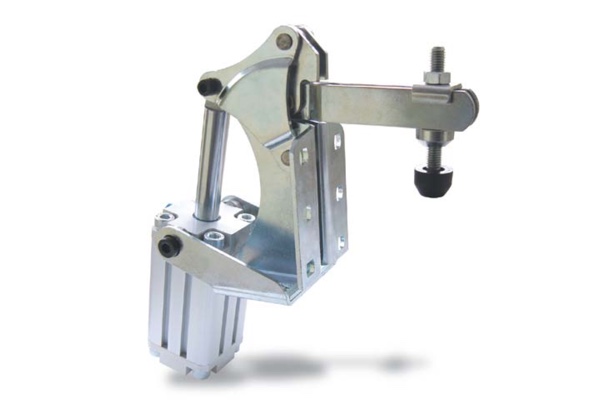

Pneumatischer Kniehebelspanner - Leichtbau :
- Pneumatikspanner mit kompaktem vertikalem Zylinder
- doppeltwirkender vertikaler austauschbarer Zylinder
- durch den abgewinkelten Fuß platzsparend waagrecht oder senktecht montierbar
- Hebelteile und Andruckspindel verzinkter, passivierter Stahl
- ausgestattet mit einem Magnetkolben für Endlagenabfrage/Positionsabfrage
- Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
- Möglichkeit der Geschwindigkeitsdrosselung
- Spanner ist verzinkt und passiviert
- Nieten sind aus nicht-rostendem Stahl gefertigt
- einsatzgehärtete Lagerbuchsen, alle Lagerstellen sind vorgefettet.
- Lieferung komplett mit vergüteteter und verzinkter Andrückschraube MS10/20 und MS10Z
- Preise ab 129€
- Die CAD-Daten stehen unten zum kostenlosen Download bereit.
Produktdatenblatt (Download)
Größe Size | F1 ⬆︎ [kN] | F2 ⬆︎ [kN] | F3* ⬇︎ [kN] | F4* ⬇︎ [kN] | F5 ⬅︎ [kN] | Vn**
[dm3] |  | Andrück- schraube | Gewicht [g] | Preis [EUR] | Bestell- nummer |
2 |
1,0 |
1,2 |
0,7 |
1,0 |
0,30 |
0,26 |
170 |
130 |
M6 x 35 |
800 |
139,00 |
P50-2 |
3 |
1,4 |
2,5 |
0,6 |
1,1 |
0,50 |
0,35 |
205 |
160 |
M8 x 45 |
1100 |
159,00 |
P50-3 |
4 |
2,0 |
3,0 |
1,5 |
2,2 |
0,75 |
0,80 |
260 |
220 |
M8 x 65 |
1600 |
219,00 |
P50-4 |
*F3 bzw. F4 = Max. erreichbare Spannkräfte bei 6 bar ----- **Vn = Luftverbrauch je Doppelhub in dm3 bei 6 bar
Größe | a | b | c | ød | e | f | g | h | h1 | h3 | h4 | h5 | hw | i | k | n | q | t1 | u1 | v | øw | Hub | Kolben-Ø | R | CAD | Pneumatik- zylinder | Bestell- nummer |
2 |
6 |
56 |
12.5 |
5.5 |
27 |
24 |
27.0 |
65 |
145 |
16 |
12.5 |
12.5 |
37-46 |
12 |
16 |
94 |
8 |
90 |
70 |
62 |
10 |
42 |
25 |
M5 |
|
SPC 25-042 |
P50G-2 |
3 |
8 |
82 |
16 |
6.5 |
41.2 |
30 |
25.4 |
72 |
185 |
18 |
16.0 |
- |
38-50 |
18 |
16 |
108 |
13 |
105 |
90 |
70 |
12 |
52 |
32 |
G1/8 |
|
SPC 32-052 |
P50G-3 |
4 |
10 |
101 |
32.0 |
8.5 |
61 |
30 |
45.0 |
100 |
240 |
22 |
32.0 |
32.0 |
50-79 |
20 |
17.5 |
145 |
22 |
135 |
105 |
85 |
16 |
62 |
40 |
G1/8 |
|
SPC 40-063 |
P50G-4 |
Kolbendurchmesser = erforderlicher Zylinderdurchmesser für F5 bei 6 bar
