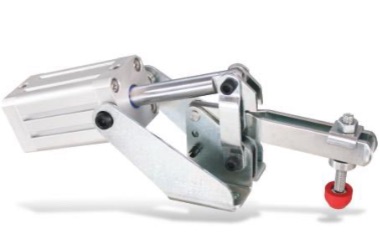

Pneumatischer Kniehebelspanner - Leichtbau :
- Pneumatikspanner mit kompaktem horizontalem Zylinder
- doppeltwirkender horizontaler austauschbarer Zylinder, anschlußfertig montiert
- Hebelteile und Andruckspindel aus verzinktem, passiviertem Qualitätsstahl
- ausgestattet mit einem Magnetkolben für Endlagenabfrage/Positionsabfrage
- Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
- Möglichkeit der Geschwindigkeitsdrosselung
- Nieten sind aus nicht-rostendem Stahl gefertigt
- einsatzgehärtete Lagerbuchsen (Größen 2 bis 4), alle Lagerstellen sind vorgefettet.
- Lieferung komplett mit vergüteteter und verzinkter Andrückschraube MS10/20 und MS10Z
- Preise ab 99€
- Die CAD-Daten stehen unten zum kostenlosen Download bereit.
Produktdatenblatt (Download)
Größe Size | F1 ⬆︎ [kN] | F2 ⬆︎ [kN] | F3* ⬇︎ [kN] | F4* ⬇︎ [kN] | F5 ⬅︎ [kN] | Vn**
[dm3] | Gesamt- höhe | breite | Andrück- schraube | Gewicht [g] | Preis [EUR] | Bestell- nummer |
1 |
0,8 |
1,1 |
0,20 |
0,3 |
0,10 |
0,08 |
52 |
175 |
M5 x 30 |
610 |
119,00 |
P52-1 |
2 |
1,0 |
1,2 |
0,70 |
1,0 |
0,30 |
0,26 |
64 |
200 |
M6 x 35 |
870 |
129,00 |
P52-2 |
3 |
1,4 |
2,5 |
0,65 |
1,1 |
0,50 |
0,35 |
85 |
250 |
M8 x 45 |
1160 |
149,00 |
P52-3 |
4 |
2,0 |
3,0 |
1,50 |
2,2 |
0,75 |
0,80 |
100 |
290 |
M8 x 65 |
1900 |
169,00 |
P52-4 |
*F3 bzw. F4 = Max. erreichbare Spannkräfte bei 6 bar ----- **Vn = Luftverbrauch je Doppelhub in dm3 bei 6 bar
Größe | b | b1 | d | d1 | e | f | l | l1 | l2 | n | o | s | s1 | v | v1 | z | q | ∂ | Hub | Kolben-Ø | R | CAD | Pneumatik- zylinder | Bestell- nummer |
1 |
38 |
58 |
6 |
4.5 |
22 |
32 |
100 |
46 |
10 |
11 |
27 |
5.5 |
50 |
8 |
16 |
- |
19 |
90° |
34 |
20 |
M5 |
|
SPC 20-034 |
P52-1 |
2 |
51 |
53 |
12 |
5.5 |
27 |
41 |
108 |
57 |
12 |
10 |
26 |
6.2 |
62 |
7.5 |
20 |
10 |
24 |
90° |
42 |
25 |
M5 |
|
SPC 25-042 |
P52-2 |
3 |
80 |
63 |
12 |
7.1 |
39 |
56 |
155 |
75 |
18 |
27 |
31 |
8.5 |
70 |
7.5 |
20 |
- |
29 |
90° |
52 |
32 |
G1/8 |
|
SPC 32-052 |
P52-3 |
4 |
100 |
86 |
16 |
8.5 |
51 |
64 |
200 |
85 |
20 |
30 |
41.5 |
8.5 |
84 |
9 |
20 |
17.5 |
61 |
90° |
62 |
40 |
G1/8 |
|
SPC 40-063 |
P52-4 |
Kolbendurchmesser = erforderlicher Zylinderdurchmesser für F5 bei 6 bar
Eloxierte, kompakte Ausführung mit Farboptionen !!!
Pneumatischer Kniehebelspanner - Leichtbau :
- Pneumatikspanner mit horizontalem Zylinder
- doppeltwirkender horizontaler austauschbarer Zylinder, anschlußfertig montiert
- Hebelteile und Andruckspindel aus verzinktem, passiviertem Qualitätsstahl
- ausgestattet mit einem Magnetkolben für Endlagenabfrage/Positionsabfrage
- Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
- Möglichkeit der Geschwindigkeitsdrosselung
- Spanner ist verzinkt und passiviert, wahlweise in rot oder blau eloxiert
- Nieten sind aus nicht-rostendem Stahl gefertigt
- einsatzgehärtete Lagerbuchsen (Größen 2 bis 4), alle Lagerstellen sind vorgefettet.
- Lieferung komplett mit vergüteteter und verzinkter Andrückschraube MS10/20 und MS10Z
- Preise ab 119€ (preisgünstigere Ausführung P52G weiter unten)
- Die CAD-Daten stehen unten zum kostenlosen Download bereit.
Produktdatenblatt (Download)
Größe Size | F1 ⬆︎ [kN] | F2 ⬆︎ [kN] | F3* ⬇︎ [kN] | F4* ⬇︎ [kN] | F5 ⬅︎ [kN] | Vn**
[dm3] | Gesamt- höhe | breite | Andrück- schraube | Gewicht [g] | Preis [EUR] | Bestell- nummer |
1 |
0,8 |
1,1 |
0,20 |
0,3 |
0,10 |
0,08 |
52 |
175 |
M5 x 30 |
610 |
139,00 |
P52E-1 |
2 |
1,0 |
1,2 |
0,70 |
1,0 |
0,30 |
0,26 |
64 |
200 |
M6 x 35 |
870 |
149,00 |
P52E-2 |
3 |
1,4 |
2,5 |
0,65 |
1,1 |
0,50 |
0,35 |
85 |
250 |
M8 x 45 |
1160 |
159,00 |
P52E-3 |
4 |
2,0 |
3,0 |
1,50 |
2,2 |
0,75 |
0,80 |
100 |
290 |
M8 x 65 |
1900 |
199,00 |
P52E-4 |
*F3 bzw. F4 = Max. erreichbare Spannkräfte bei 6 bar ----- **Vn = Luftverbrauch je Doppelhub in dm3 bei 6 bar
Bestell- nummer | b | b1 | d | d1 | e | f | l | l1 | l2 | n | o | s | s1 | v | v1 | z | q | ∂ | Hub | Kolben-Ø | R | CAD | Pneumatik- zylinder |
P52E-1 |
38 |
58 |
6 |
4.5 |
22 |
32 |
100 |
46 |
10 |
11 |
27 |
5.5 |
50 |
8 |
16 |
- |
19 |
90° |
34 |
20 |
M5 |
|
SPC-KS-A 20-34 |
P52E-2 |
51 |
53 |
12 |
5.5 |
27 |
41 |
108 |
57 |
12 |
10 |
26 |
6.2 |
62 |
7.5 |
20 |
10 |
24 |
90° |
42 |
25 |
M5 |
|
SPC-KS-A-25-42 |
P52E-3 |
80 |
63 |
12 |
7.1 |
39 |
56 |
155 |
75 |
18 |
27 |
31 |
8.5 |
70 |
7.5 |
20 |
- |
29 |
90° |
52 |
32 |
G1/8 |
|
SPC-KS-A 32-52 |
P52E-4 |
100 |
86 |
16 |
8.5 |
51 |
64 |
200 |
85 |
20 |
30 |
41.5 |
8.5 |
84 |
9 |
20 |
17.5 |
61 |
90° |
62 |
40 |
G1/8 |
|
SPC-KS-A 40-63 |
Kolbendurchmesser = erforderlicher Zylinderdurchmesser für F5 bei 6 bar
