DST-10101-A Pneumatikspanner-horizontaler Zylinder 500N

DST-10101-A Pneumatikspanner horizontal 500N

Pneumatischer Kniehebelspanner - Pneumatik-Kraftspanner :

doppeltwirkender horizontaler Luftdruckzylinder, anschlussfertig montiert
Pneumatische Version von DST-101-A manuell
Die Andrückschraube ist innerhalb des U-Spannarms verstellbar
Hebelteile und Andruckspindel aus verzinktem, passiviertem Qualitätsstahl
Optional mit Magnetkolben für Endlagenabfrage lieferbar
Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
Lieferung komplett mit vergüteteter und verzinkter Andrückschraube

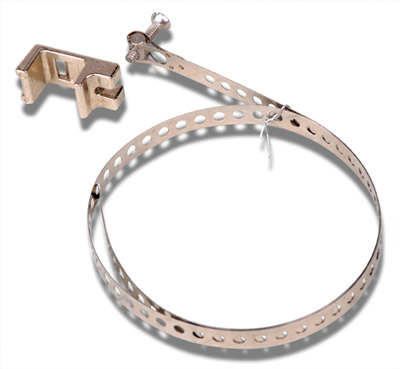

Befestigungsband für die Sensoren separat erhältlich
alternativ passend für 812, usw.

Anwendungsgebiete :

Pneumatische Kniehebelspanner (Pneumatik-Kraftspanner) werden vielseitig in den Bereichen Automobilindustrie, blechverarbeitende Industrie, Vorrichtungs- und allgemeiner Maschinenbau zum Spannen, Halten, Greifen und Positionieren von Blechen, Werkstücken und anderen Teilen in Vorrichtungen und Handlingsystemen eingesetzt.

CAD-Datei und Preise auf Anfrage !

Produktdatenblatt (Download)

Modell-Nr.	DST-10101-A
Spannarm	U-Spannarm
Haltekraft	500N
Gewicht	280g
Kolbendurchmesser	20 mm
Kolbenfläche	3,14 cm2
Öffnungswinkel	82°
max. Betriebsdruck	10 bar
Anschlussgewinde	G 1/8
Preis	auf Anfrage
