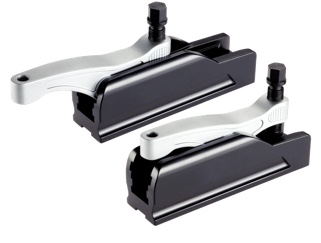

Der Kompaktspanner ist für den universellen Einsatz an bearbeiteten und unbearbeiteten Teilen geeignet. Aufgrund des selbsthemmenden Spannhebels kann der Einsatz lageunabhängig erfolgen.
Grundkörper:
Vergütungsstahl, schwarz beschichtet
Spannhebel:
Vergütungsstahl, vergütet, silberfarbig beschichtet.
Höhenadapter für Kompaktspanner
Kraftspanner
Abmessungen | SW | Spannkraft | Anzugs- drehmoment | Gewicht | Art. Nr. | Listen-Preis | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d1 | d2 | h1 min. | h1 max. | h2 | h3 | s max. | l1 | l2 +1 | l3 | l4 | l5 | b | max. | max. | ||||
[mm] | [mm] | [kN] | [kN] | [g] | ||||||||||||||
M12 | M8 | 40 | 60 | 59 | 95 | 43 | 134 | 70 | 50 | 13 | 10,0 | 45 | 16 | 15 | 45 | 1813 | 23690.0012 | € 241.10 |
M16 | M12 | 12 | 47 | 85 | 70 | 126 | 213 | 120 | 50 | 17 | 12,5 | 55 | 18 | 25 | 75 | 4274 | 23690.0016 | € 316.40 |
