M46 Verschlussspanner-Hakenspanner

Qualitätsstahl verzinkt und passiviert
Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen
Gefettete Lager- und Gelenkstellen
Zughaken und Spannhülse vergütet
Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt
komplett mit Zughaken und Gegenhalter
Produktion in rostfreier Ausführung in EDELSTAHL möglich
Größe 3 optional mit Sicherheitsverriegelung lieferbar (M46S)
Bei Bedarf auch die übrigen Größen optional mit Sicherheitsverriegelung produzierbar
u.a. alternatif passend für 6847 usw.
Die CAD-Daten stehen unten zum kostenlosen Download bereit.

Größe	F1 ⬅︎ [kN\|	Einstellbereich Zugbügel [mm]	Gesamt- höhe [mm]	Gesamt- breite [mm]	Gewicht [g]	Preis [EUR]	Bestell- Nummer
1	2.0	5	33	130	185	12,60	M46-1
3	3.0	12	36	230	410	16,90	M46-3
5	5.0	12	70	310	1240	29,90	M46-5
⬇︎ ⬇︎ M46S - Ausführung mit Sicherheitsverriegelung ⬇︎ ⬇︎
3	3.0	12	36	230	450	24,60	M46S-3

▼ Zeichnung/Datenblatt in mm [inch]

Größe	b	c	d	e	g	h	k	ð	m	n	R	s	Bestellnummer
1	36 - 41	19	6	36.5 - 41.5	4.5	24	6.5	33	27 - 29	41	4.5	45	M46-1
3	67 - 79	19	8	74.5 - 86.5	5.5	24	13	41	32 - 35	43	5.5	98	M46-3
5	58 - 70	30	12	58.5 - 70.5	11	49	13	55	56 - 61	85	8	144	M46-5

▼ Zubehör

Größe	M	L1	L
1	M6	30	86
3	M8	50	142
3-1	M8	50	170
5	M12	107	186

Größe	b	c	h	g	k	l	m	n	o
1	6	19	22.5	4.5	6	31	28	41	6.8
3	6	19	23	5.5	13	31	32-35	46	10.8
5	12	29	49	11	13	31	60	89	13.7

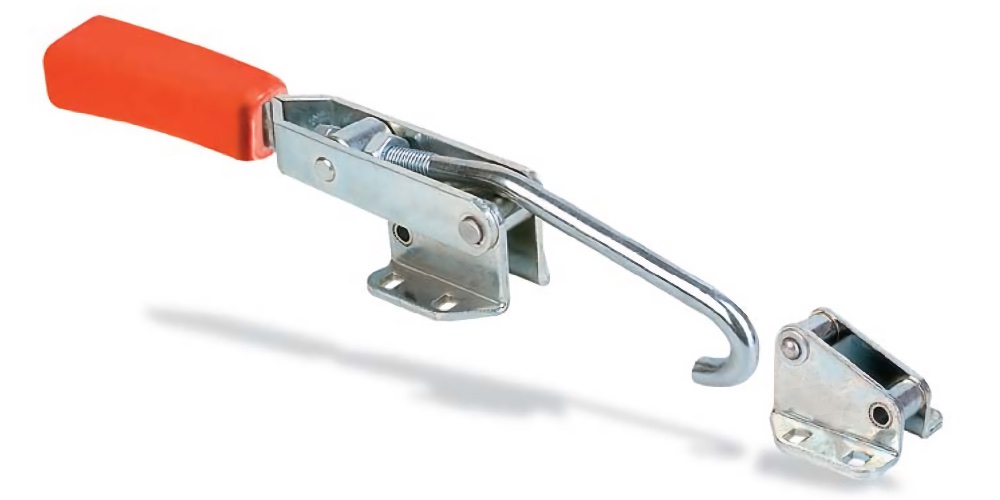

M46 Verschlussspanner-Hakenspanner mit Gegenhalter
