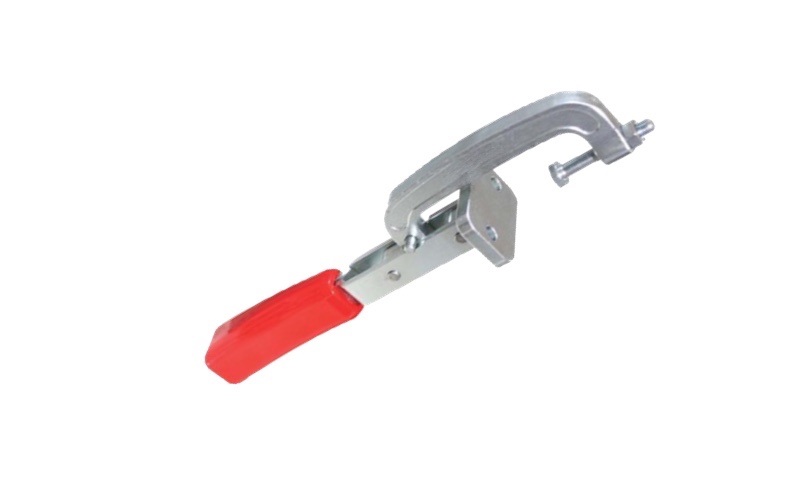

Schnellspanner Schraubzwingenart werden u.a. für Spannaufgaben verwendet, bei denen seitlich begrenzter Platz zur Befestigung vorhanden ist. Der Auflagefuß wird bei der waagrechter Ausführung von horizontal an der Aufnahmeplatte befestigt. Sie werden hauptsächlich zum Verschliessen von Deckeln, Formen, Klappen, Behältern, Kisten, Abdeckungen, Türen usw. in verschiedensten Bereichen wie z.B. der blechverarbeitenden Industrie, im Vorrichtungsbau oder allgemeinem Maschinenbau eingesetzt
Produktdatenblatt (Download)Größe | B | B1 | C | D | E | H | H1 | K | Y | X | Bestellnummer |
---|---|---|---|---|---|---|---|---|---|---|---|
1 | 204 | 60 | 40 | Ø8 | 24 | 282 | 77 | 16 | 38 | 58 | M71-1 |
3 | 230 | 77 | 54 | Ø10 | 31 | 372 | 140 | 26 | 38 | 78 | M71-3 |
