Größe Size | F1 ⇧ (kN) | F2 ⇧ (kN) | Gesamt- höhe | Gesamt- länge | hw min. | hw max. | Andrück- schraube | Gewicht [g] | Preis (EUR) | Bestell- Nummer |
---|---|---|---|---|---|---|---|---|---|---|
0 | 0.5 | 0.7 | 90 | 50 | -3 | 4 | M4 x 25 | 85 | 9,90 | M10-0 |
1 | 0.8 | 1.1 | 105 | 60 | -4 | 3 | M5 x 30 | 130 | 10,90 | M10-1 |
2 | 1.0 | 1.2 | 140 | 76 | -3 | 6 | M6 x 35 | 205 | 14,30 | M10-2 |
3 | 1.8 | 2.5 | 200 | 105 | 0 | 12 | M8 x 45 | 445 | 15,85 | M10-3 |
4 | 2.0 | 3.0 | 230 | 140 | -8 | 21 | M8 x 65 | 740 | 22,90 | M10-4 |
5 | 3.0 | 5.0 | 265 | 190 | 10 | 34 | M12 x 80 | 1500 | 32,50 | M10-5 |
6 | 3.5 | 5.5 | 300 | 230 | 2 | 57 | M12 x 110 | 2180 | 48,20 | M10-6 |
⬇︎ ⬇︎ rostfreie Ausführung in EDELSTAHL (M10P) ⬇︎ ⬇︎ | ||||||||||
1 | 0.8 | 1.1 | 105 | 60 | -4 | 3 | M5 x 30 | 130 | a.A. | M10P-1 |
2 | 1.0 | 1.2 | 140 | 76 | -3 | 6 | M6 x 35 | 205 | a.A. | M10P-2 |
3 | 1.8 | 2.5 | 200 | 105 | 0 | 12 | M8 x 45 | 445 | a.A. | M10P-3 |
4 | 2.0 | 3.0 | 230 | 140 | -8 | 21 | M8 x 65 | 740 | a.A. | M10P-4 |
⬇︎ ⬇︎ Ausführung mit Sicherheitsverriegelung (M10S) ⬇︎ ⬇︎ | ||||||||||
3 | 1.8 | 2.5 | 200 | 105 | 0 | 12 | M8 x 45 | 525 | a.A. | M10S-3 |
4 | 2.0 | 3.0 | 230 | 140 | -8 | 21 | M8 x 65 | 795 | a.A. | M10S-4 |
Größe | MxL1 | h | L | Gewicht [g] |
---|---|---|---|---|
0 | M4x25 | 18.5 | 31 | 7.70 |
1 | M5x30 | 22 | 38 | 13.80 |
2 | M6x35 | 25 | 43 | 19.80 |
3 | M8x45 | 29 | 57 | 44.20 |
4 | M8x65 | 47 | 77 | 63.30 |
5 | M12x80 | 56 | 97 | 165.40 |
Größe | MxL | A | B | C |
---|---|---|---|---|
2 | M6x53.3 | 53.3 | 13 | Ø16 |
3 | M8x64.5 | 64.5 | 17 | Ø20 |
4 | M10x86 | 86 | 21 | Ø26.5 |
5 | M12x98 | 98 | 24 | Ø30 |
Größe | Schraube | Abstand zwischen Schrauben | Länge [mm] | Gewicht [g] |
---|---|---|---|---|
1 | M5x30 | 22-72 | 85 | 65 |
2 | M6x35 | 28-85 | 100 | 90 |
3 | M8x45 | 34-100 | 120 | 200 |
4 | M8x65 | 40-125 | 150 | 370 |
5 | M8x65 | 40-125 | 150 | 370 |
Artikelnr. Spanner | passende Grössen | ||||||
0 | 1 | 2 | 3 | 4 | 5 | 6 | |
M10 | - | 1 | 2 | 3 | 4 | - | 5 |
M11 | - | 1 | 2 | 3 | 4 | - | 5 |
M12 | - | 1 | 2 | 3 | 4 | - | 5 |
M20 | - | 1 | 2 | 3 | 4 | 5 | - |
M21 | - | 1 | 2 | 3 | 4 | 5 | - |
M22 | - | - | - | 3 | - | - | - |
Größe | M | D | H | Gewicht [g] |
---|---|---|---|---|
0 | M4 | 11 | 8.5 | 1 |
1 | M5 | 12 | 9 | 1 |
2 | M6 | 15 | 11.5 | 2 |
3 | M8 | 19 | 14 | 4 |
4 | M10 | 24 | 17 | 6 |
5 | M12 | 25 | 20 | 8 |
Größe | B | B1 | B2 | B3 | B4 | L | L1 | L2 | L3 | L4 | L5 | L6 | M |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 12 | 6.5 | 9 | 12 | 2x45° | 127 | 110 | 35 | 48 | 15 | 75 | 10 | M5 |
3 | 15 | 8.5 | 12 | 15 | 2x45° | 167 | 150 | 45 | 73 | 15 | 105 | 10 | M5 |
4 | 17 | 9 | 16 | 20 | 2x45° | 220 | 200 | 45 | 73 | 15 | 105 | 10 | M8 |
Größe | B | B1 | B2 | B3 | B4 | ØD | ØD1 | ØD2 | L | L1 | L2 | L3 | L4 | M |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 12 | 6.5 | 9 | 12 | 2x45° | 5.5 | 10 | 6 | 95 | 70 | 15 | 48 | 6 | M5 |
3 | 15 | 9 | 12 | 15 | 2x45° | 5.5 | 10 | 6 | 95 | 70 | 15 | 48 | 6 | M5 |

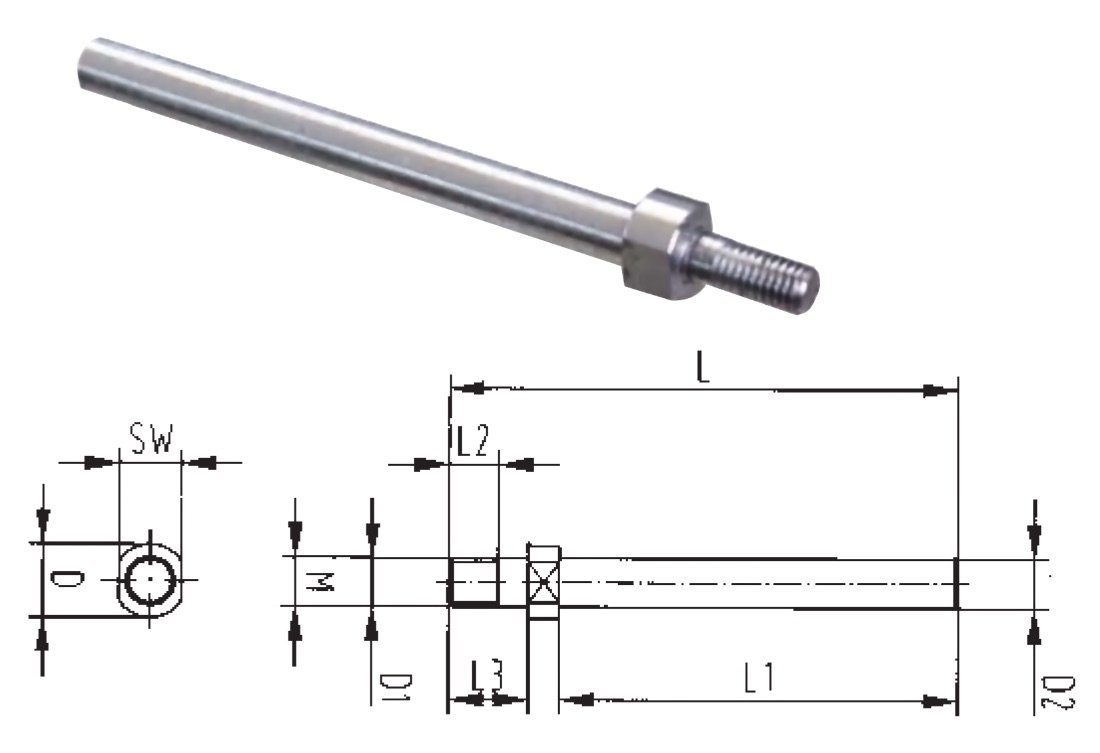

Größe | ØD | ØD1 | ØD2 | L | L1 | L2 | L3 | SW | M |
---|---|---|---|---|---|---|---|---|---|
2-3 | 10 | 6 | 6 | 62 82 |
35 65 |
8 | 12 | 8 | M5 |
Größe | B | B1 | B2 | B3 | B4 | B5 | øD | L | L1 | L2 | L4 | L5 | L6 | M |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
2 | 10 | 6 | 20 | 8 | 12 | 92 | 6 | 60 | 51 | 32 | 15 | 15 | 10 | M5 |
