Schubstangenspanner mit waagrechter Konsole :
- Spanner arretieren in geschlossener und in geöffneter Griffposition
- Verwendung als Druck- und Zugspanner möglich.
- Schubstange und Handgriff gleichlaufend
- Haltekräfte 2kN bis 4kN
- Material : verzinkter passivierter Qualitätsstahl
- Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
- Nieten aus rostfreiem Stahl
- Ergonomischer Handgriff aus ölbeständigem Kunststoff
- Komplett mit vergüteter Andrückschraube und Gummi-Druckstück
Hinweis :
M-Serie Schubstangenspanner (Katalog Download)
Größe | F1 ⮕ [kN] | F2 ⬅︎ [kN] | Gesamt- höhe | Gesamt- länge | Andrück- schraube | Gewicht [g] | Preis [EUR] | Bestell- nummer |
3 |
2.0 |
2.0 |
95 |
186 |
M8 x 45 |
575 |
27,40 |
M62-3 |
5 |
4.0 |
4.0 |
115 |
190 |
M10 x 40 |
1010 |
35,80 |
M62-5 |

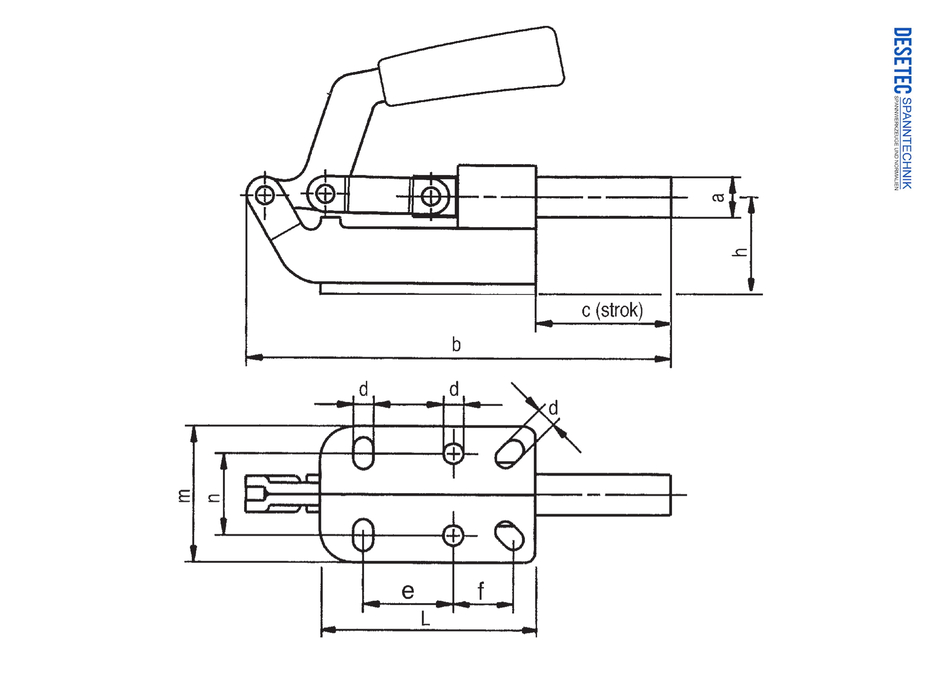

Größe | a | b | c | d | e | f | h | l | m | n | CAD | Bestell- nummer |
3 |
14 |
134 |
32 |
6.5 |
30 |
37 |
32.5 |
100 |
55 |
32.5 |
|
M62-3 |
5 |
18 |
190 |
44 |
9 |
40 |
26.8 |
44 |
96 |
60 |
36 |
|
M62-5 |
