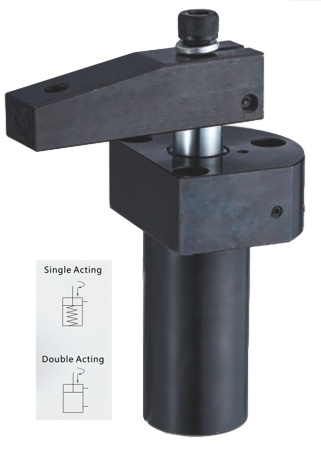

050-SERIE Hydraulischer Schwenkspanner, Kopfflansch-Bauform

Robuster und zuverlässiger Hydraulikspanner für hohe Spannkräfte.
Ideal für einen Einsatz in engen Räumlichkeiten, bei denen die Werkstücke von oben einegelegt werden müssen.
Zylindermantel aus Stahl, gehärtet und brüniert.
Ölzufuhr über Gewinde (Rohrleitungsanschluss) oder O-Ring-Abdichtung (Ölkanäle im Vorrichtungskörper)
Die Innenoberflächen des Zylinders gewährleisten durch spezielle Behandlungen eine maximale Leichtläufigkeit, besonders hohe Leistungsfähigkeit und lange Lebensdauer.
Die verwendeten Hochleistungs-Dichtungen sind beständig gegen Schneidflüssigkeit auf Chlor-Basis und schützen vor dem Eindringen von Staub und Späne
Auslieferung komplett mit Spannarm
optional einfach oder doppelt wirkend
Max. Betriebsdruck : 250 bar (kgf/cm2)
Min. Betriebsdruck : 70 bar (kgf/cm2)
Betriebstemperatur : -10 ~ +70°C

Hinweise :

Vermeiden Sie zu hohe Spanngeschwindigkeiten !
Bitte beachten Sie die max. zulässigen Öldurchflussmengen. Überschreiten Sie nicht die max. Ölzufuhrgeschwindigkeit, um eine zu hohe Schwenkgeschwindigkeit zu vermeiden, die zu Schäden führen kann.
Um die Spanngeschwindigkeiten gezielter kontrollieren zu können, wird der Einsatz eines Ölmengenregelventils (Durchflussregelventils) empfohlen.
Sonderausführungen sind auf Anfrage lieferbar !
CAD-Datei und Preise auf Anfrage !

▼ Bestellnummern und Spezifikationen

Beispiel Bestellnummer : 050-LD92-90

050	BAUREIHE	050
L	Schwenkrichtung	R : Rechts (im Uhrzeigersinn) L : Links (gegen Uhrzeigersinn)
D	Wirkart Zylinder	D : doppelt wirkend
92	Typ	22, 52, 92, 121, 202
90	Schwenkwinkel	Standardwinkel : 90° (±2°) optional : 30° (±2°) , 45° (±2°), 60° (±2°)

Spezifikationen :

Model	-Einfach wirkend- Spannkraft bei 250 bar [KN]	-Doppelt wirkend- Spannkraft bei 250 bar [KN]	Schwenkhub [mm]	Spannhub [mm]	Gesamthub [mm]	Ölbedarf Spannen [cm3]	Ölbedarf Entspannen [cm3]	wirksame Kolbenfläche Spannen [cm2]	wirksame Kolbenfläche Entspannen [cm2]
050-22	1,73	1,80	8,5	8,0	16.5	1,24	2,52	0,75	1,53
050-52	3,80	4,45	14,6	8	22,6	4,05	8,57	1,79	3,79
050-92	7,10	7,80	14,1	8	22,1	6,92	17,75	3,13	8,03
050-121	9,70	10,60	18,4	10	28,4	12,04	22,81	4,24	8,03
050-202	18,30	19,60	17,9	10	27,9	21,93	44,33	7,86	15,89

▼ Technische Zeichnung, Produkt-Spezifikationen und Masstebelle in mm - 050 Hydraulischer Schwenkspanner
