CLL Druck-Zugzylinder, Spannzylinder

Hochleistungsspanner in kleiner kompakte Baugröße
doppeltwirkender Linearzylinder für verschiedenste Spannaufgaben und maximalem Hub
Alle Leitungen sind im Flansch untergebracht.
Die besonders geringe Bauhöhe ermöglicht einen Einsatz in sehr engen Räumlichkeiten
Hohe Spannkräfte von 1,75kN bis 35kN
der Hub kann in 1mm-Abständen zwischen 1mm und 200mm eingestellt werden.
Die Spannkraft ist abhängig vom Betriebsdruck
Betriebsdruck : 5bar bis 70bar
Betriebstemperatur : -10 ~ +70°C
diverse Kolbengrößen und Anschlussmethoden wie O-Ringanschluss oder Rohrleitungsanschluss
Pneumatische Positionsabfrage auf Anfrage möglich
Sonderausführungen sind auf Anfrage lieferbar !

Hinweis :

Für die Regelung im Zulauf wird die Verwendung eines Stromregelventil emfohlen.
Spezialdichtungen schützen gegen das Eindringen von Kühlmittel, Staub, Spänen und andere Verunreinigungen von außen !
CAD-Daten und Preise auf Anfrage !

▼ Bestellnummern und Ausführungen

Beispiel Bestellnummer : CLL-048CA-050

CLL	BAUREIHE	CLL
CLL	Gehäuseausführung	CLL: Flansh oben CLLR: Flansch unten CLLU: Flansch unten (Kompakt)
48	Baugröße/ Aussendurchmesser Zylinder [mm]	036: ΦI36 040: ΦI40 048: ΦI48 055: ΦI55 065: ΦI65 075: ΦI75 090: ΦI90 105: ΦI05
C	Anschlusstyp	C : O-Ringanschluss mit G-Gewindestopfen (CLL/CLLR) S: Rohrleitungsanschluss mit Rc-Gewindeanschluss (CLL/CLLR) G: O-Ringanschluss (Nur O-Ringanschluss CLLU)
A	Form von Stangenkopf	A : Innengewinde B: Innengewinde mit Bohrung für Verdrehsicherung T: Aussengewinde P: Option mit Passbohrung

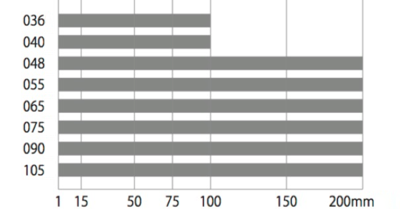

050	Hub	Der Gesamthub kann in 1mm-Schritten eingestellt werden. Max. zulässiger Hub nach Baugröße :

▼ Flansch oben bis 75mm Hub - Spezifikationen, Kolbenkräfte, Technische Zeichnung und Abmessungen in mm

Baugröße	Gesamthub Y [mm]	Zylinder-Ø [mm]	Stangen-Ø [mm]	Kolbenfläche [cm²]		Zylinderkraft Berechnungsformel [kN]		Zylindervolumen Berechnungsformel [cm³]		Prüfdruck [MPa]	Gewicht [kg]
Baugröße	Gesamthub Y [mm]	Zylinder-Ø [mm]	Stangen-Ø [mm]	stoßend	ziehend	Druckkraft	Zugkraft	Druckkraft	Zugkraft	Prüfdruck [MPa]	Gewicht [kg]
CLL-036	1-50	24	16	4.5	2.5	Px0,45	Px0.25	Yx0,45	Yx0.25	10.5	0,6-0,8
CLL-040	1-50	26	18	5.3	2.8	Px0.53	Px0.28	Yx0.53	Yx0.28	10.5	0,7-0,9
CLL-048	1-75	32	20	8.0	4.9	Px0.80	Px0.49	Yx0.80	Yx0.49	10.5	1,0-1,6
CLL-055	1-75	35	22	9.6	5.8	Px0.96	Px0.58	Yx0.96	Yx0.58	10.5	1,3-2,1
CLL-065	1-75	45	25	15.9	11.0	Px1.56	Px1.10	Yx1.56	Yx1.10	10.5	1,9-3,1
CLL-075	1-75	55	30	23.8	16.7	Px2.38	Px1.67	Yx2.38	Yx1.67	10.5	2,8-4,1
CLL-090	1-75	68	35.5	36.3	26.4	Px3.63	Px2.64	Yx3.63	Yx2.64	10.5	4,3-6,1
CLL-105	1-75	80	45	50.3	34.4	Px5.03	Px3.44	Yx5.03	Yx3.44	10.5	5,9-8,0

P: Hydraulischer Versorgungsdruck [MPa], Y: Gesamthub [mm]

▼ Flansch oben bis 200mm Hub - Spezifikationen, Kolbenkräfte, Technische Zeichnung und Abmessungen in mm

Baugröße	Gesamthub Y [mm]	Zylinder-Ø [mm]	Stangen-Ø [mm]	Kolbenfläche [cm²]		Zylinderkraft Berechnungsformel [kN]		Zylindervolumen Berechnungsformel [cm³]		Prüfdruck [MPa]	Gewicht [kg]
Baugröße	Gesamthub Y [mm]	Zylinder-Ø [mm]	Stangen-Ø [mm]	stoßend	ziehend	Druckkraft	Zugkraft	Druckkraft	Zugkraft	Prüfdruck [MPa]	Gewicht [kg]
CLL-036	51-100	24	16	4.5	2.5	Px0.45	Px0.25	Yx0,45	Yx0.25	10.5	0,9-1,2
CLL-040	51-100	26	18	5.3	2.8	Px0.53	Px0.28	Yx0.53	Yx0.28	10.5	1,0-1,4
CLL-048	76-200	32	20	8.0	4.9	Px0.80	Px0.49	Yx0.80	Yx0.49	10.5	1,7-3,0
CLL-055	76-200	35	22	9.6	5.8	Px0.96	Px0.58	Yx0.96	Yx0.58	10.5	2,3-4,1
CLL-065	76-200	45	25	15.9	11.0	Px1.56	Px1.10	Yx1.56	Yx1.10	10.5	3,2-5,4
CLL-075	76-200	55	30	23.8	16.7	Px2.38	Px1.67	Yx2.38	Yx1.67	10.5	4,4-7,1
CLL-090	76-200	68	35.5	36.3	26.4	Px3.63	Px2.64	Yx3.63	Yx2.64	10.5	6,5-10,1
CLL-105	76-200	80	45	50.3	34.4	Px5.03	Px3.44	Yx5.03	Yx3.44	10.5	9,0-13,0

P: Hydraulischer Versorgungsdruck [MPa], Y: Gesamthub [mm]

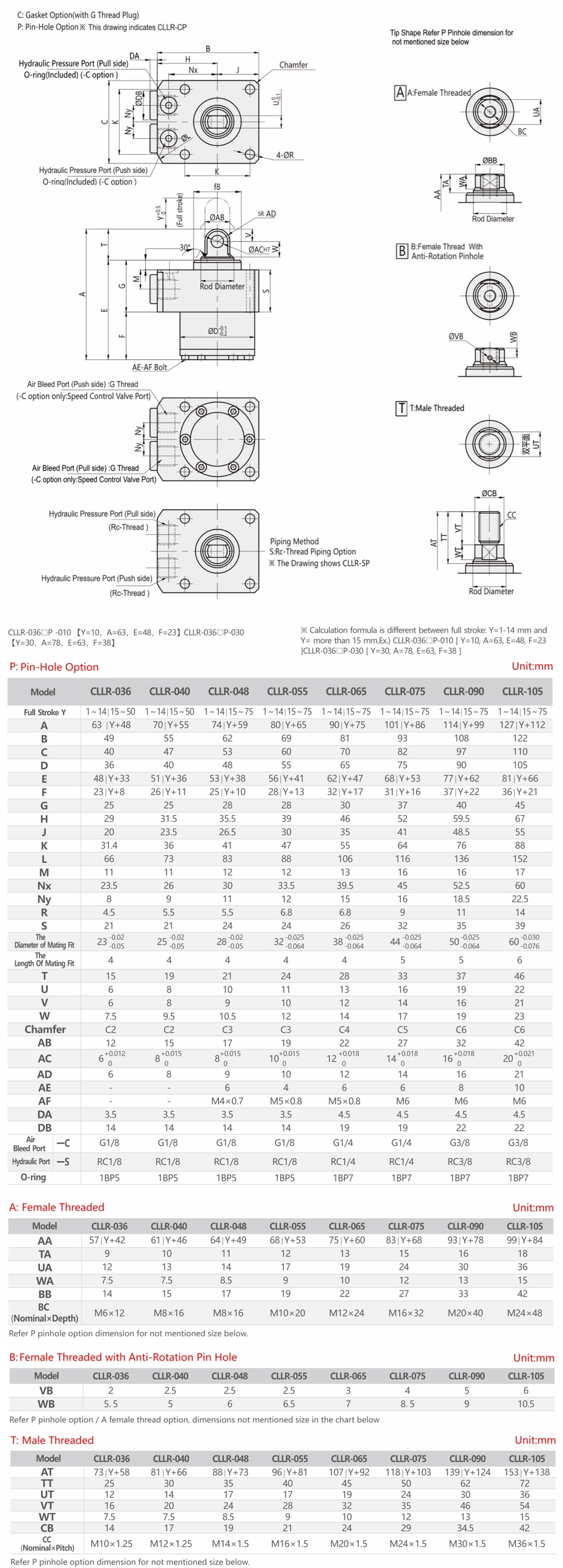

▼ Flansch unten bis 75mm Hub - Spezifikationen, Kolbenkräfte, Technische Zeichnung und Abmessungen in mm

Baugröße	Gesamthub Y [mm]	Zylinder-Ø [mm]	Stangen-Ø [mm]	Kolbenfläche [cm²]		Zylinderkraft Berechnungsformel [kN]		Zylindervolumen Berechnungsformel [cm³]		Prüfdruck [MPa]	Gewicht [kg]
Baugröße	Gesamthub Y [mm]	Zylinder-Ø [mm]	Stangen-Ø [mm]	stoßend	ziehend	Druckkraft	Zugkraft	Druckkraft	Zugkraft	Prüfdruck [MPa]	Gewicht [kg]
CLLR-036	1-50	24	16	4.5	2.5	Px0,45	Px0.25	Yx0,45	Yx0.25	10.5	0,6-0,8
CLLR-040	1-50	26	18	5.3	2.8	Px0.53	Px0.28	Yx0.53	Yx0.28	10.5	0,7-0,9
CLLR-048	1-75	32	20	8.0	4.9	Px0.80	Px0.49	Yx0.80	Yx0.49	10.5	1,0-1,6
CLLR-055	1-75	35	22	9.6	5.8	Px0.96	Px0.58	Yx0.96	Yx0.58	10.5	1,3-2,1
CLLR-065	1-75	45	25	15.9	11.0	Px1.56	Px1.10	Yx1.56	Yx1.10	10.5	1,9-3,1
CLLR-075	1-75	55	30	23.8	16.7	Px2.38	Px1.67	Yx2.38	Yx1.67	10.5	2,8-4,1
CLLR-090	1-75	68	35.5	36.3	26.4	Px3.63	Px2.64	Yx3.63	Yx2.64	10.5	4,3-6,1
CLLR-105	1-75	80	45	50.3	34.4	Px5.03	Px3.44	Yx5.03	Yx3.44	10.5	5,9-8,0

P: Hydraulischer Versorgungsdruck [MPa], Y: Gesamthub [mm]
